新世纪的PC图形显卡市场并不比CPU市场上AMD同Intel之间的竞争逊色，包括3dfx、nVIDIA、ATI和PowerVR等大牌图形芯片厂商都各自推出了新一代显示卡产品，势必要在庞大的图形显示卡市场各得一份美肴。其竞争的结果之一就是不断提高图形处理产品的性能，总结不同阶段产品的优缺点，另外产品种类的日益丰富也使得消费者有了更多的选择余地。不过图形显示技术的发展完全超出了普通用户的认识范围，如何准确和更有目的的选取自己忠爱的产品就是目前消费者同推出产品厂家之间的突出矛盾。如何更好的解决这一矛盾呢？一方面是提高消费者的产品鉴别、产品欣赏能力，另外方面就是提高对产品的技术认识角度并能够独立作出产品的公正评价。最近，在国内图形显示市场最有优势地位的就是UNIKA双敏，不仅产品推出速度加快，而且敢于大胆突破风俗观念推出个性化设计风格。
紫色小妖G包装
如果你肯留意你周围所发生的一切变化时，你会发现很多追求个性化的人们染成各种颜色的发型，比如紫色、蓝色、金黄色等等；人们的服装也不再是一成不变的款式和配色，而是各式各样的服装令你逃不出选择的困苦。这种追求个性化的趋势就是一种激情的无比涌现。在电脑品牌日益丰富的现在，这种追求个性的时尚更是突出，你看DELL、联想、方正等都推出了个性化的迷你型电脑，不仅在形式上作出了更为人性化和符合人体工程学的设计，而且推出了各种颜色的品牌电脑。这种激情是自然发展的结果，如今电脑零部件也走向个性化设计，最近我们得到一款来自UNIKA双敏电子的个性化产品--紫色小妖G，这款产品采用了紫色为基本颜色，从显卡PCB板到产品说明书、以及外形包装都采用了紫色，就连同驱动光盘都采用了紫色。这是目前包装、产品设计等各方面最为区别于其他厂家的产品，因此自从以上市就显得格外抢眼。
我们拿到这款紫色小妖G显卡，首先看看做工和电子元件的采用情况，深入揭露紫色小妖G的内部秘密。
主要技术特点：
·采用nVIDIA GeForce2 PRO 图形处理单元（GPU），具有200MHz核心速度
·支持DDR 32MB Fast 5ns 400MHz的速度，可以轻松超频。
·支持AGP 4X快速写入功能。
·提供UNIKA 开发的UNIKA Turbo超频技术。
·支持Direct3D和OpenGL加速技术
规格：
·采用第二代T&L引擎。
·nVIDIA Shading Rasterizer（NSR）技术。
·提供Hypertexel Pipeline 3D材质贴图功能。
·高效能硬件Anti－Aliasing功能。
·提供32bit RGB destination Alpha贴图功能。
·提供32bit Z-Buffer功能。
·采用350MHz DAC 数/模转换。
·支持DirectX8.0
辅助工具：
·支持Win95/98，Win ME，Win 2K、Win NT4及Linux。
·支持UNIKA Utilities
·实现附带两个光盘驱动 +WINDVD。

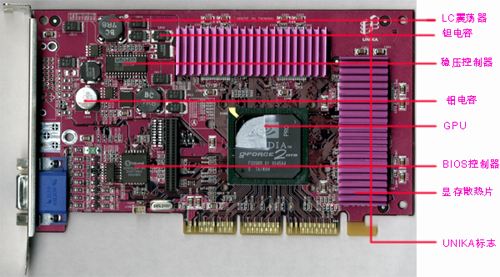

UNIKA紫色小妖G揭密
UNIKA紫色小妖G风扇
UNIKA紫色小妖G显存散热
从紫色小妖G显卡的正面看，我们看到的就是风扇和显存散热还有DVI输出的PCB板背面，其他的电子元件都看不到。芯片风扇好像比一般的风扇都大一点，采用可变速设计方法，这种设计更加工整和严肃，单从一个散热风扇来看就可以感觉到紫色小妖G显卡不一般，符合大家风范设计风格。再看看显存上的散热片，更是一绝，32M
400MHz运算速度 DDR显存上配备了两条紫色散热片，可见DDR显存的工作效益不同凡响。DVI
PCB板背面电路设计工整，这也是追求质量和品牌的保证。
UNIKA紫色小妖G 扼线圈
我们先介绍由部分电容、扼线圈和LC震荡集成的电路，可以提供低干扰、低纹波的电源输出，其实重要的作用就是起到一个节能和稳定电压的作用，也就是一个负反馈电路补偿。
UNIKA紫色小妖G并列钽电容
UNIKA紫色小妖G电解电容
这是钽电容，紫色小妖G的电容部分都采用并列两个钽电容，这样并列钽电容在显卡热稳定性方面起到了重要的作用。由于图形芯片的功耗很大，电源滤波电容如何在高温下稳定工作，是一个比较棘手的问题。钽电容就是针对这方面进行设计的，改善了显卡上的热稳定性控制，增强了电压的稳定输出，保护了芯片的稳定运行。由于钽电容不能做的过大，影响PCB板上的其他元件布局，因此一般钽电容都做成两个并列的，以提供更好的稳定工作。不过电解电容（铝电容）也有他的好处，容量大，这是提供持久和有效的输出所采用的解决方案，紫色小妖G也采用了一个大的电解电容（铝电容）供电。
UNIKA紫色小妖G DDR显存
UNIKA紫色小妖G显存周围
这是紫色小妖G采用的5ns 32MB DDR fast 显存，具有400MHz的工作速度，并且容易超频。显存和内存的工作性质基本相同。目前流行的显卡一般采用SDRAM、SGRAM、DDR作为显存，其中DDR
又分为DDR SDRAM和DDR SGRAM两种，紫色小妖G的显存（如图），采用了四排针脚的DDR
SGRAM显存。在这个显存周围存在一些辅助电路用来提供显存有效的工作和电路安全。
UNIKA紫色小妖G稳压控制芯片
这是紫色小妖G的稳压集成控制芯片，这个元件主要起到控制芯片和显存的稳压作用。这个部分也是PCB板电路的重要控制元件。

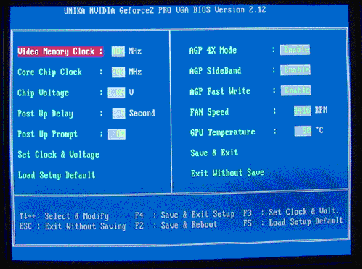

Turbo BIOS的控制界面
紫色小妖G 提供独一无二的Turbo BIOS， UNIKA双敏推出的紫色小妖G采用了自行设计的Turbo
BIOS，提供了个性化的设置界面，展示了良好的用户界面，这一切个性的设计与UNIKA双敏追求完美的品质是完全分不开。当开机时，提醒你按"Insert"，就进入"如上图"界面，Trubo
BIOS类似主板BIOS 的功能，接调整芯片/显存的频率，轻松超频，并且可以看到芯片的温度，可以调整AGP
4X Fast Write功能，可以看到风扇转速。如此优秀的设计方案的确为小妖G增色不少，也是喜欢超频玩者的首选。
UNIKA紫色小妖G DVI PCB板
这是独立于PCB板的DVI PCB板，这个电路主要作用就是提供稳定的DVI视频输出。
PCB板上的UNIKA Logo
UNIKA双敏这次推出的紫色小妖G不论从正面的元件配备还是从背面焊锡节点的工整、饱满都表现了这款产品所具有的专业设计风格和个性品质的展现与追求，这也标志着UNIKA双敏DDR时代的到来。产品制作工艺方面确实不错，相信性能也是不错的，性能测试我们会在尽快进行，完全展示魅力四射的紫色小妖G
。
上面我们已经将UNIKA小妖G做了较完整的介绍，从产品的包装到产品采用的功能元件都一一做了详细揭露。选取一款优秀的显卡关键就是看PCB板的元件搭配情况、制作工艺以及性能的稳定发挥。我们公开揭露UNIKA小妖G的内部元件是为了提高消费者对显卡制作技术的认识程度，达到能够轻松选取自己心目中的显卡。希望读者能够从本篇文章中获得一些帮助和提高。
|
