  现在的显示卡多数是GeForce芯片的图形卡,GeForce2的各种芯片大致分为:GeForce2 MX、GeForce2、GeForce2 Pro和GeForce2 Ultra,而GeForce2 MX又分MX100、MX200、MX400。TNT2芯片事实上也已经停止生产了。这样一来,GeForce2在市场上就赢得了优势,并且GeForce2的分类就使得它无论在低档、中档还是高档价位都保持了一定的地位。 MX200属于中低档产品,主要是用来取代原来低端的TNT2 M64的,今天要说的就一款MX200显卡--捷波公司的坚鸟GeForce2 MX 200显卡。

产品介绍:

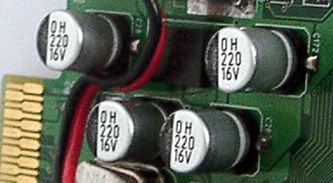

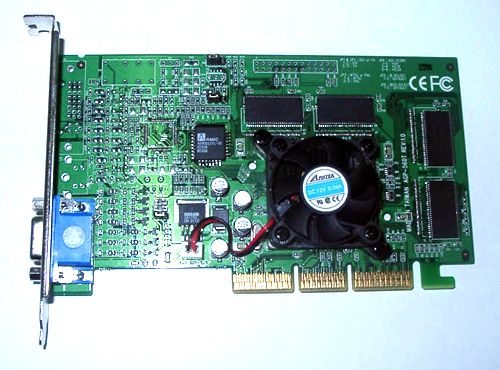

  坚鸟GeForce2 MX 200是采用第二代256位GPU(图形处理器)GeForce2 MX 200 显示芯片,PCB板采用传统的绿色,内建TwinView双独立显示通道,同时支持2个显示,TwinView功能为选项。采用了大量高质量铝质电容,在显卡供电电路上可以看和别的显卡有明显的不同,用了一个5PIN脚的稳压管,而一般的显卡是采用3PIN脚的。这主要是为了控制电压精确,能保证显卡的工作电压始终维持在很稳定的状态。

  支持AGP4X/2X、AGP纹理和快速写入、高性能硬件图形保真。内建350MHz RAMDAC,配备7ns 32MB SDRAM 显存、最高分辨率2048*1536*16M色。核心/显存频率 :200MHz/175MHz,这在同类产品上算是中上档。坚鸟“GeForce2MX 200”还内建高分辨率数字电视(DTV)的18 种ATSC格式以及720p HDTV处理能力。

  坚鸟显卡上有三组跳线,分别是JP4、JP5、JP6。JP4是调整显示芯片的核心电压,最高可以加0.2V。JP6是显卡BIOS跳线,为了显卡的超频能力提高,捷波特地的做了双BIOS设计,也就是一个BIOS中划分两个区域来放置两套不同版本的BIOS,两套版本的BIOS分别对应不超频和超频后的优化设置。至于JP5嘛,呵呵,是Quadro2MXR跳线,这下赚了……

测试平台:

CPU:AMD DURON700
内存:128MB PC133 SDRAM
显卡:坚鸟GeForce2 MX 200
主板:EP-8KTA3+Pro
硬盘:seagate 20G
操作系统:Windows me
测试软件:3DMark 2001、QuakeIII Arena

  经过3D Mark 2001的测试,结果800*600 32bit 得分为1785,分数虽然有点偏低,但与同类产品比较来说还是占中上风的。因坚鸟还内建DVC( Digital Vibrance Control )图形数字动态控制功能,令2D、3D以及视频图象更加清晰亮丽。

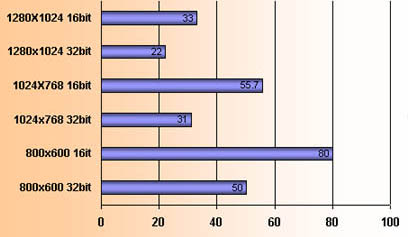

通过Quake III Arena的测试,分数令人满意。

  坚鸟针对NVIDIA显卡RAMDAC画面质量不佳,研发了画质亮丽技术,所以坚鸟显卡上在清晰度、锐利度上使人看起来比较的舒服。从BIOS到外部线路都进行优化调整,可以确保在高分辨率、高刷新率下,画面保持明亮清晰。

小结:

  MX200 芯片是面向中、低档市场,比较适用于对显卡要求不很高的家庭用户,捷波的MX200在同档次中主要不俗的性能,以及独特的双BIOS技术,加上电压可调,Quadro2跳线,超频能力好,比较超值,是对价格敏感用户的好选择。
