在将图纸转换成可以编辑的图形文件时，必须先用扫描仪，将图纸扫描成Acme TraceART工具可以支持的图象格式，例如将图纸扫描成BMP格式的图象文件；然后，打开Acme TraceART的程序界面，并用鼠标依次单击菜单栏中的“File”/“Open Raster”命令，在随后打开的文件选择对话框中，将事先扫描好的图纸文件选中，并单击“添加”按钮，你就能在主界面编辑区域中，看到图纸内容了。

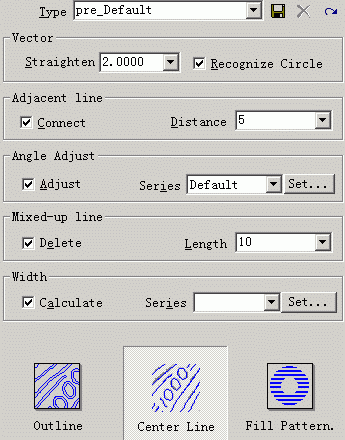

　　导入好图纸内容后，就可以对图纸格式进行转换；不过在执行转换命令之前，你还必须根据自己的转换要求，来设置一下转换参数；设置时，可以依次单击菜单栏中的“Trace”/“Trace”命令，这样Acme TraceART就会弹出一个如图2所示的设置窗口了。

　　在该窗口中，你可以根据图纸的实际用途来选择一种合适的转换类型，例如，当前扫描的图纸如果是用于工程建筑的话，那么你必须先单击设置窗口中的“Center Line”按钮，然后在“Type”下拉列表框中，选中“Pre_Engineering”选项，就可以保证转换时有较高的准确性了，程序默认的转换类型为“Pre_Default”。此外，在“Center Line”设置页面中，你也可以根据需要，来自行定义转换的一些参数，例如角度调整、相邻线的调整、杂点过滤、线宽识别等。

　　另外，在“Outline”设置页面中，你可以对转换后的轮廓线进行设置，在“Fill Pattern”设置页面中，对转换后的图形填充样式进行设置，例如用什么填充类型，填充范围是多大等。完成所有设置后，单击设置窗口中的“Run”按钮，就能进行图纸转换了，转换后主界面编辑区域中的图纸内容，就自动变成可以编辑的矢量图形了，以后你可以利用工具栏中的各种编辑按钮，来对矢量图形进行编辑、矫正，例如在原图之上，添加直线、捕捉图象、镜像、缩小、放大等，直到与原始图纸一模一样为止。

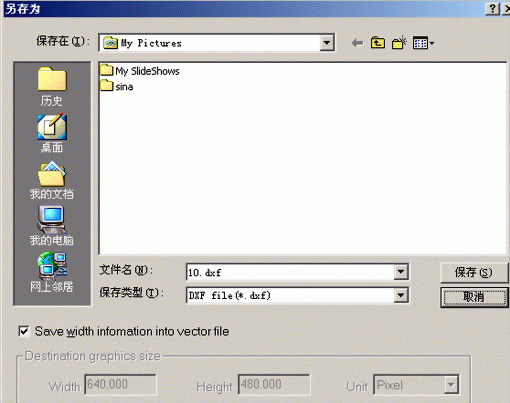

　　编辑结束后，再依次单击菜单栏中的“File”/“Save Vector”命令，并在弹出的图3保存窗口中，为当前编辑的矢量文件设置文件名称和保存路径，同时将保存类型设置为“DXF格式”，再单击“保存”按钮就可以了；以后你既可以直接在Acme TraceART中编辑图纸，也可以使用专业的AutoCAD，来编辑矢量图形。

图3

　　到了这儿，相信大家一定会跃跃欲试了，那还等什么呢，赶快来将Acme TraceART“搬回家”去感受一下吧，有了Acme TraceART程序做“助手”，相信以后的图纸设计工作将变得更轻松！
