随着科技的飞速发展,我们的生活起着日新月异地变化。如今上网已是稀松平常的事,在网上打IP电话和朋友联系,不但可以闻其声,还可通过摄像头观其影。但当我们在使用摄像头的时候有没有想过它的内部构造是怎样呢?本文将带你进入摄像头的内部世界,让你把它看得真真切切。

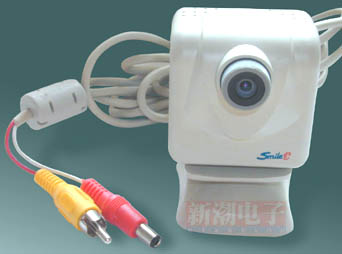

本文的全程介绍以美国Smile CCD摄像头为例。

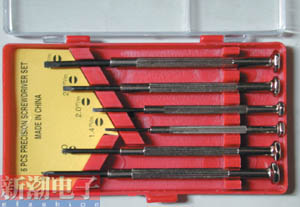

拆卸摄像头的工具比较简单,只需要一套螺丝刀即可。
1. 将摄像头的底座拆掉。拆下图中摄像头背面正中的指旋螺钉就可将摄像头和底座分开。

2.
摄像头可在底座上做万向旋转,并能很好地稳定于任何位置。但当摄像头的使用时间长了以后就不能在某些位置很好地固定,不方便使用。此问题可以通过如下方法解决:拆开底座后见到其底面,上有四颗自攻螺钉(不需要螺母的螺钉),拆掉它,此时可看到里面另有三颗自攻螺钉,它们即是紧固底座的螺钉,将其扭紧,问题得以解决。

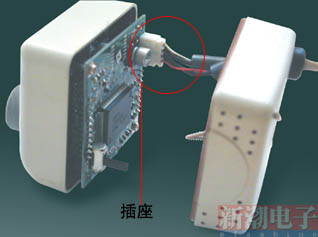

3. 已拆掉底座的摄像头上只有两颗螺钉,拆下这两颗螺钉后即可拆开摄像头。注意有插座相连,不要用力过猛。


4. 轻轻拔掉插座,摄像头的线路板清晰可辨,它的视频芯片是三洋(SANYO)的LC99052。

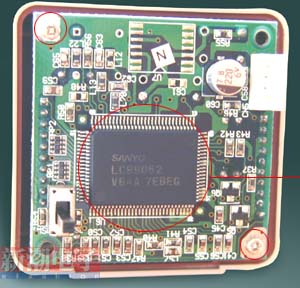

视频芯片采用三洋的LC99052

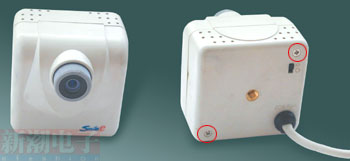

5. 该摄像头的线路板分为上下两部分。将图中仅有的两颗螺钉拆下,即可去掉摄像头的全部外壳。我们能明显地看到上下两部分的线路板仅靠两排插针连接。

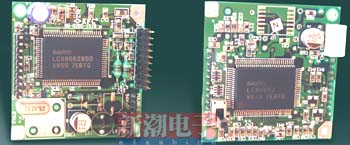

6. 轻轻地将这两块线路板分离,可见到上部分线路板的正反两面。该线路板由四层组成,摄像头的视频编码全都在此线路板上。

7.我们常听说某个摄像头是CCD的或是CMOS的,其实这是指采用的是什么类型的图像传感器。该摄像头是CCD的,所以我们就来看它最核心的部件——CCD图像传感器。此图即是下部分线路板,镜头就连接在该线路板上,镜头下面即是CCD图像传感器,拆掉镜头就可看到。

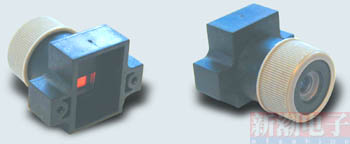

8. 镜头靠两颗自攻螺钉固定于线路板上。拆掉螺钉,移走镜头,可看到该镜头是镀膜的,呈现出淡红色。

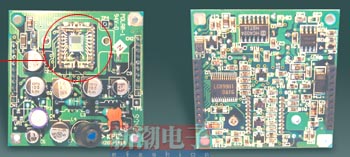

9. CCD图像传感器的下部分线路板有正反两面。图中左半部分标出的器件即是CCD图像传感器,它的大小为1/2英寸,像素为320×240。右边线路板上的器件为CCD图像传感器的解读器件,它将解读后的信号通过两排插针传给上部分线路板进行视频编码,再通过视频接口传输出去。

CCD图像传感器
至此拆卸过程全部完成,接下来的工作是把大卸八块的摄像头还原回去,按照上述拆卸步骤的逆过程进行即可。因为该摄像头的结构比较简单,此过程无须赘述。
后记
限于篇幅,Smile CCD摄像头的拆卸过程无法一一详述,希望本文的配图能弥补这一缺憾。在拆卸过程中一定要记牢零件和螺钉的具体位置,如此才能顺利还原。
|
