制作汽车点烟器接口充电适配器
　　这里提供一个汽车点烟器接口充电适配器的制作原理图（如图12），有一定电子制作经验的朋友可参照此原理图自制。

（12 ）

　　原理图说明：由汽车点烟器接口输入的12V电压经D1~D5降压3.5V后输出8.5V直流电给锂电池充电板PCB1，再由充电板输出到USB插座JP1，就可通过前文介绍的USB线直接给自制的电池包充电。元件R1、D6组成一个工作指示电路，当电路正常时，D6点亮，表示工作正常，可给电池包充电。元件R2、D7和VD1组成一个过压警告电路，当汽车蓄电池电压高于12V时（如有些卡车工作电压为24V），D7点亮，表示电压过高，此时不能充电。
　

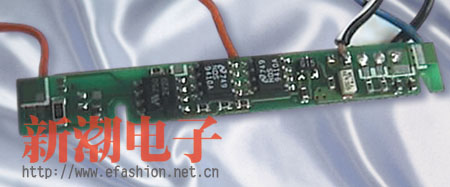

（13 ）
　

　　元件选择：汽车点烟器接头可直接购买成品；D1~D5选用电流大于1A、耐压大于100V的普通整流二极管；D6、D7选择高亮度发光二极管（D6发光颜色为绿色，D7为红色）；稳压管VD1选择工作电压为12V、工作电流大于10mA的即可；R1、R2选择1/8W的电阻，阻值为1K；充电板PCB1，可买成品的锂电池充电板（如图13），也可参照本刊2001年第10期91页的原理图自制。
