如今数码摄像机（DV）正逐步走入平常百姓家庭，但其拍摄时间不长始终是一个令人头痛的问题，通常最长的摄录时间不会超过1小时，这为用户带来了诸多不便。因此，给爱机再配备一块大容量电池就成为了这些朋友的迫切需求，但原装大容量电池价格非常昂贵，如索尼（SONY）FM70（7.2V、2360mAh）电池售价就高达700元以上，普通用户很难接受。在崇尚DIY的时代，我们何不自己动手制作一个电池包呢？说做就做，笔者就以索尼的数码摄像机为例（其它牌号机型可参考制作），一步一步教你自制一个价格便宜、容量大（3000mAh）而且体形小巧的电池包。有了它，在出门旅游、 出差、看演唱会等须要长时间拍摄的时候，就不会因为电池耗尽错过精彩一刻而抱憾了。由于我们要制作的电池包输出电压为7.2V，因此也可以将它应用于工作电压相同的数码相机上。

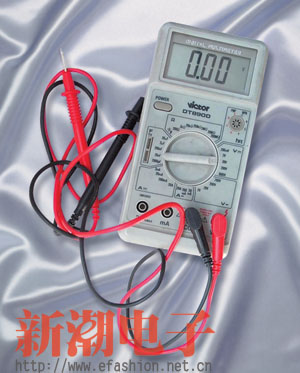

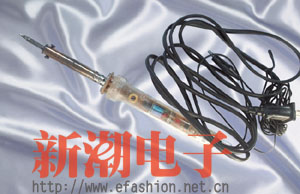

　　工具及材料：笔记本电脑电池、万用表、电烙铁、散装USB插头座和胶带等。

　　本文的主角是一块二手笔记本电脑电池。选择它有两方面的原因：一是价廉，目前市场上全新单节锂电池很少有卖，即使有卖价格也不便宜，因此二手笔记本电脑电池无疑是最超值的选择，当然不看重价格而对性能有高要求的朋友也可以选择全新的单节锂电池，它的制作方法同笔记本电脑电池的制作方法相同；二是携带方便，相对其它充电电池，如镍镉、镍氢充电电池，它具有重量轻、标称电压高（单节3.6V）、容量大，而且无记忆效应的优点，因此锂电池具有一流的便携性。

　　购买地点
　　各大城市的旧货市场、电子市场、电脑城和凡是有二手笔记本电脑交易的地方都能买到二手笔记本电脑电池。

　　购买价格
　　在购买二手笔记本电脑电池时，一定要心中有价，否则很容易被不法商贩高价“宰人”。一般来说，电压10.8V、容量2400mAh以上的（6节电池芯）二手笔记本电池，价格为60元左右；电压14.4V、容量3000mAh的（8节电池芯），价格为90元左右。

　　购买原则

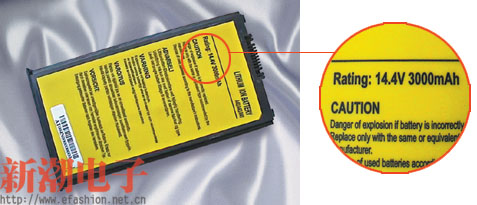

　　尽量买标称10.8V电压以上，容量在2400mAh以上的电池，购买时一定要注意辨清电池的优劣，不妨当场试试它的使用时间，如果时间过短，则说明这块电池快要寿终正寝了，这是至关重要的一环，只有买到好的电池才能为制作电池包带来有效的保障。电池的电压及容量在电池上有明显标识，如图1所示电压为14.4V、容量为3000mAh。

（2）

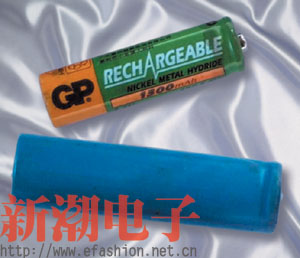

　　拆开电池后就能得到标准型号为LGR18650的3.6V圆柱形锂电池芯6～8节，单节容量最小为1300mAh，最大可达1500mAh。电池芯和普通AA充电电池的对比照片如图2所示。

　　制作思路
　　数码摄像机的电池电压一般为7.2V，因此只须将两节笔记本电脑锂电池芯串联就可达到，而容量可通过并联电池的方式来增加。考虑到便携性和容量两方面的因素，最佳方案是使用四节电池芯两并一串(制作方法如图3所示)组成一个7.2V电压、2600～3000mAh容量的电池包。数码摄像机输入电源的接口是机器本身就有的直流电源输入口，因此电池包可直接利用数码摄像机的电源适配器AC-L10（DC OUT 8.4V/1.5A）进行充电。由于是锂电池，它可以在充满电后自动停止充电，完全不必担心过充情况发生。为了增加外出时充电的便利性，笔者特地设计了一个简易汽车点烟器接口充电适配器，有一定电子制作经验的朋友可以参考原理图（见本文末）自行制作，这样既便在野外长时间拍摄，也不用为找不到交流电源充电而发愁。由于电池包的电能输出采用了数码摄像机的外接电源输入口，而数码摄像机的原装三芯直流输入插头在市场上没有出售，自制又不太可能，因此只好将原插头线截断，再把原装插头变为一根插头线，从只能接交流电源适配器变为既可接电源适配器，又可接电池包，这样就解决了电源输入数码摄像机的难题。电源适配器、电池包和插头线的连接口都采用了USB接口。采用USB接口有两个好处：一是目前使用USB接口供电的电器还相当少，可减少误插导致的机件损坏，保证接口的专用性；二是USB接口有良好的接触性能，可保证数码摄像机正常工作。

　　制作过程

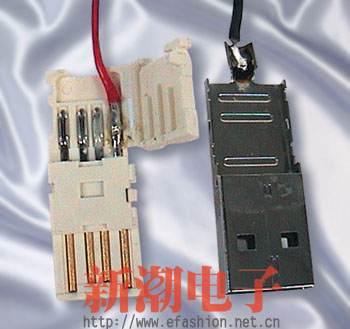

　　1.连线。此过程很简单，只要把四节电池先两两并联，再串联即可。电源的输出口接一只USB插座，电源负极接USB插座外壳，正极接USB的第一根触点（触点朝上，插头向下，右起第一根），插头与插座的接法完全一样，如图4所示（下述USB接口接线全按此法）。这样接线是为了与电脑的USB接口保持兼容，就算有不熟悉者把此USB插头插入电脑USB口也不会损坏电脑及摄像机。

（3 ）

（4）
