自制手机数据线
要作为一个合格的手机DIYer，熟练使用手机数据线是必不可少，不过数据线种类多，每类手机都买就显得比较麻烦，如果能够自己动手制作数据线就方便多了，下面我们就来试试。
分析一下经常用到的手机软件，可以发现她们都是通过计算机的串行口与手机进行通信的，所以可以认定，手机的数据线不过也是一个串行通行的数据线。但是，手机接口的电平是TTL电平，计算机接口的电平是RS－232电平，中间要经过转换，下面按计算机串行口、手机接口、电平转换三部分说明。
一、计算机串行口

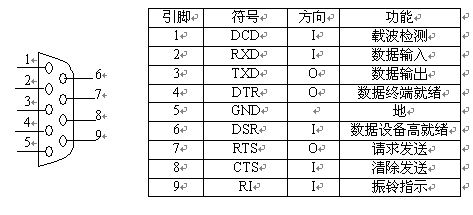

计算机的串行口通常采用一个25针或9针的D型连接器，下图是9针的D型连接器的外形结构示意图与引脚功能说明：
通常要进行串行通信，只需要其中的三根线就可了，就是2、3、5三根线，分别是数据输入、数据输出、与地。另外，为了给进行电平转换的芯片供电，我们又用到了4、7两个引脚，分别是数据终端就绪、请求发送。
二、手机接口
手机的型号不同，手机接口也各不相同，以爱立信T28SC为例，手机键盘向上，面向接口，从右向左，各引脚功能说明如下表：
|
引脚 |
功能 |
引脚 |
功能 |
|
1 |
外部电源 |
7 |
静音 |
|
2 |
数据输出RXD |
8 |
声音控制 |
|
3 |
地GND |
9 |
地GND |
|
4 |
数据输入TXD |
10 |
？ |
|
5 |
输出电源VCC |
11 |
麦克风 |
|
6 |
测试 |
12 |
耳机 |
|
