因为锂离子电芯具有体积小、能量密度高、无记忆效应、循环寿命高、高电压电池和自放电率低等优点，现在绝大多数的笔记本都采用此电芯；现以明基joybook5000配用电池为例为大家讲解电池的组成。

我们所看到的JOYBOOK5000电池实际上是一块封装好的电芯组，一块设计优良的电池由外壳、电芯组及保护电路三部分组成。在这里小生会为大家详细讲解电芯及保护电路这两个重要组成部分，使大家都能够对电池的工作原理有一个基本的了解，从而能够正确的使用、保养您的笔记本电池，让它为您更好的工作。

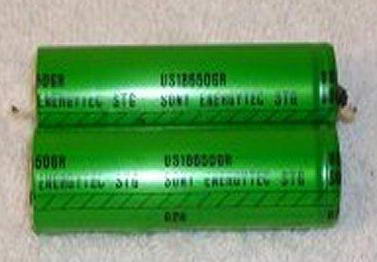

JOYBOOK5000系列所使用的电池电芯皆为SONY的US18650GR型号电芯，如图一所示：

图一

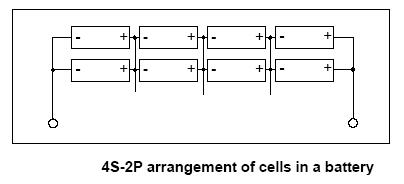

从SONY对它的命名当中我们可以了解到电芯的宽在18mm左右，长65mm左右，从外观上看与普通充电电池很相似；8个这样的电芯通过简单的串联、并联便可以达到提供JOOYBOOK5000工作所需基准电压的目的，其电芯连接方式就是在笔记本电池规格中经常被提及的“4S2P”。所谓“4S2P”就是8个电芯分2组，每组4个电芯串联（Series）在一块，然后两组电芯再并联（Parallel）在一起，如图二所示：

图二

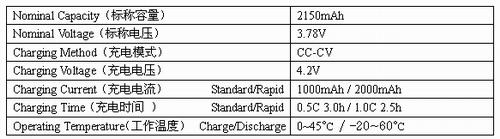

从SONY所提供的官方资料上我们可以获知此电芯的一些规格，如下表一：

表一
