结构化程序设计思想认为：程序 ＝ 数据结构 ＋ 算法。数据结构体现了整个系统的构架，所以数据结构通常都是代码分析的很好的着手点，对Linux内核分析尤其如此。比如，把进程控制块结构分析清楚了，就对进程有了基本的把握；再比如，把页目录结构和页表结构弄懂了，两级虚存映射和内存管理也就掌握得差不多了。为了体现循序渐进的思想，在这我就以Linux对中断机制的处理来介绍这种方法。

　　首先，必须指出的是：在此处，中断指广义的中断概义，它指所有通过idt进行的控制转移的机制和处理；它覆盖以下几个常用的概义：中断、异常、可屏蔽中断、不可屏蔽中断、硬中断、软中断 … … …

I、硬件提供的中断机制和约定

一.中断向量寻址：

　　硬件提供可供256个服务程序中断进入的入口，即中断向量；

　　中断向量在保护模式下的实现机制是中断描述符表idt，idt的位置由idtr确定,idtr是个48位的寄存器，高32位是idt的基址，低16位为idt的界限(通常为2k=256*8)；

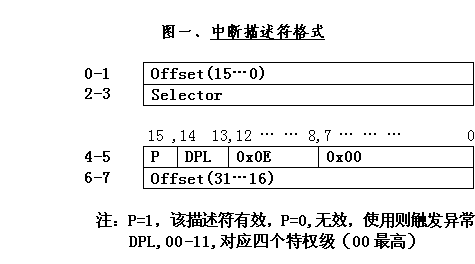

　　idt中包含256个中断描述符，对应256个中断向量；每个中断描述符8位，其结构如图一：

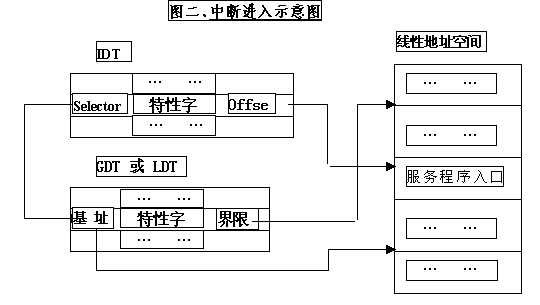

　　中断进入过程如图二所示。

　　当中断是由低特权级转到高特权级(即当前特权级CPL>DPL)时，将进行堆栈的转移；内层堆栈的选择由当前tss的相应字段确定，而且内层堆栈将依次被压入如下数据：外层SS,外层ESP,EFLAGS,外层CS,外层EIP； 中断返回过程为一逆过程；

二.异常处理机制：

　　Intel公司保留0-31号中断向量用来处理异常事件：当产生一个异常时，处理机就会自动把控制转移到相应的处理程序的入口，异常的处理程序由操作系统提供，中断向量和异常事件对应如表一：

表一、中断向量和异常事件对应表

三.可编程中断控制器8259A：

　　为更好的处理外部设备，x86微机提供了两片可编程中断控制器，用来辅助cpu接受外部的中断信号；对于中断，cpu只提供两个外接引线：NMI和INTR；

　　NMI只能通过端口操作来屏蔽，它通常用于：电源掉电和物理存储器奇偶验错；

　　INTR可通过直接设置中断屏蔽位来屏蔽，它可用来接受外部中断信号，但只有一个引线，不够用；所以它通过外接两片级链了的8259A,以接受更多的外部中断信号。8259A主要完成这样一些任务：
中断优先级排队管理，

接受外部中断请求

向cpu提供中断类型号

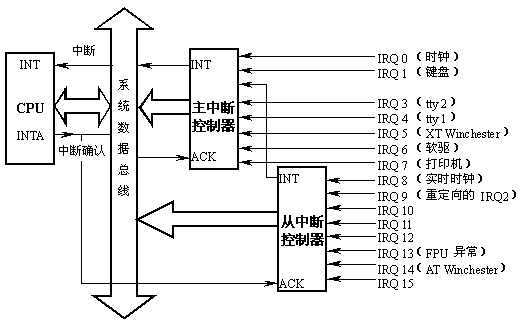

　　外部设备产生的中断信号在IRQ（中断请求）管脚上首先由中断控制器处理。中断控制器可以响应多个中断输入，它的输出连接到 CPU 的 INT 管脚，信号可通过INT 管脚，通知处理器产生了中断。如果 CPU 这时可以处理中断，CPU 会通过 INTA（中断确认）管脚上的信号通知中断控制器已接受中断，这时，中断控制器可将一个 8 位数据放置在数据总线上，这一 8 位数据也称为中断向量号，CPU 依据中断向量号和中断描述符表（IDT）中的信息自动调用相应的中断服务程序。图三中，两个中断控制器级联了起来，从属中断控制器的输出连接到了主中断控制器的第 3 个中断信号输入，这样，该系统可处理的外部中断数量最多可达 15 个，图的右边是 i386 PC 中各中断输入管脚的一般分配。可通过对8259A的初始化，使这15个外接引脚对应256个中断向量的任何15个连续的向量；由于intel公司保留0-31号中断向量用来处理异常事件(而默认情况下，IBM bios把硬中断设在0x08-0x0f)，所以，硬中断必须设在31以后，linux则在实模式下初始化时把其设在0x20-0x2F，对此下面还将具体说明。

图三、i386 PC 可编程中断控制器8259A级链示意图
