| 方法之二：以程序流程为线索，一线串珠
从表面上看，Linux的源码就象一团扎乱无章的乱麻，其实它是一个组织得有条有理的蛛网。要把整个结构分析清楚，除了找出线头，还得理顺各个部分之间的关系，有条不紊的一点一点的分析。
所谓以程序流程为线索、一线串珠，就是指根据程序的执行流程，把程序执行过程所涉及到的代码分析清楚。这种方法最典型的应用有两个：一是系统的初始化过程；二是应用程序的执行流程：从程序的装载，到运行，一直到程序的退出。
为了简便起见，遵从循序渐进的原理，现就系统的初始化过程来具体的介绍这种方法。系统的初始化流程包括：系统引导，实模式下的初始化，保护模式下的初始化共三个部分。下面将一一介绍。
inux系统的常见引导方式有两种：Lilo引导和Loadin引导；同时linux内核也自带了一个bootsect-loader。由于它只能实现linux的引导，不像前两个那样具有很大的灵活性（lilo可实现多重引导、loadin可在dos下引导linux）,所以在普通应用场合实际上很少使用bootsect-loader。当然，bootsect-loader也具有它自己的优点：短小没有多余的代码、附带在内核源码中、是内核源码的有机组成部分，等等。
bootsect-loader在内和源码中对应的程序是 /Arch/i386/boot/bootsect.S
。下面将主要是针对此文件进行的分析。
几个相关文件：
<1> /Arch/i386/boot/bootsect.S
<2> /include/linux/config.h
<3> /include/asm/boot.h
<4> /include/linux/autoconf.h
引导过程分析：
对于Intel x86 PC , 开启电源后, 机器就会开始执行ROM BIOS的一系列系统测试动作，包括检查RAM，keyboard，显示器，软硬磁盘等等。执行完bios的系统测试之后，紧接着控制权会转移给ROM中的启动程序(ROM
bootstrap routine)；这个程序会将磁盘上的第0轨第0扇区（叫boot sector或MBR
，系统的引导程序就放在此处）读入内存中，并放到自0x07C0:0x0000开始的512个字节处；然后处理机将跳到此处开始执行这一引导程序；也即装入MBR中的引导程序后，
CS:IP = 0x07C0:0x0000 。加电后处理机运行在与8086相兼容的实模式下。
如果要用bootsect-loader进行系统引导，则必须把bootsect.S编译连接后对应的二进制代码置于MBR；
当ROM BIOS 把bootsect.S编译连接后对应的二进制代码装入内存后，机器的控制权就完全转交给bootsect；
也就是说，bootsect将是第一个被读入内存中并执行的程序。
Bootsect接管机器控制权后，将依次进行以下一些动作：
1．首先，bootsect将它"自己"(自位置0x07C0:0x0000开始的512个字节)从被ROM
BIOS载入的地址0x07C0:0x0000处搬到0x9000:0000处; 这一任务由bootsect.S的前十条指令完成；第十一条指令“jmpi
go,INITSEG”则把机器跳转到“新”的bootsect的“jmpi go,INITSEG”后的那条指令“go:
mov di,#0x4000-12”；之后，继续执行bootsect的剩下的代码；在bootsect.S中定义了几个常量：
BOOTSEG = 0x07C0 bios 载入 MBR的约定位置的段址；
INITSEG = 0x9000 bootsect.S的前十条指令将自己搬到此处(段址)
SETUPSEG =0x9020 装入Setup.S的段址
SYSSEG =0x1000 系统区段址
对于这些常量可参见/include/asm/boot.h中的定义；这些常量在下面的分析中将会经常用到；
2．以0x9000:0x4000-12为栈底，建立自己的栈区；其中0x9000:0x4000-12到0x9000:0x4000的一十二个字节预留作磁盘参数表区；
3．在0x9000:0x4000-12到0x9000:0x4000的一十二个预留字节中建立新的磁盘参数表，之所以叫“新”的磁盘参数表，是相对于bios建立的磁盘参数表而言的。由于设计者考虑到有些老的bios不能准确地识别磁盘“每个磁道的扇区数”，从而导致bios建立的磁盘参数表妨碍磁盘的最高性能发挥，所以，设计者就在bios建立的磁盘参数表的基础上通过枚举法测试，试图建立准确的“新”的磁盘参数表(这是在后继步骤中完成的)；并把参数表的位置由原来的0x0000:0x0078搬到0x9000:0x4000-12；且修改老的磁盘参数表区使之指向新的磁盘参数表；
4．接下来就到了load_setup子过程；它调用0x13中断的第2号服务；把第0道第2扇区开始的连续的setup_sects
(为常量4)个扇区读到紧邻bootsect的内存区；，即0x9000:0x0200开始的2048个字节；而这四个扇区的内容即是/arch/i386/boot/setup.S编译连接后对应的二进制代码；
也就是说，如果要用bootsect-loader进行系统引导，不仅必须把bootsect.S编译连接后对应的二进制代码置于MBR，而且还得把setup.S编译连接后对应的二进制代码置于紧跟MBR后的连续的四个扇区中；当然，由于setup.S对应的可执行码是由bootsect装载的，所以，在我们的这个项目中可以通过修改bootsect来根据需要随意地放置setup.S对应的可执行码；
5．load_setup子过程的唯一出口是probe_loop子过程；该过程通过枚举法测试磁盘“每个磁道的扇区数”;
6.接下来几个子过程比较清晰易懂:打印我们熟悉的“Loading”；读入系统到0x1000:0x0000;
关掉软驱马达；根据的5步测出的“每个磁道的扇区数”确定磁盘类型；最后跳转到0x9000:0x0200,即setup.S对应的可执行码的入口，将机器控制权转交setup.S;整个bootsect代码运行完毕；

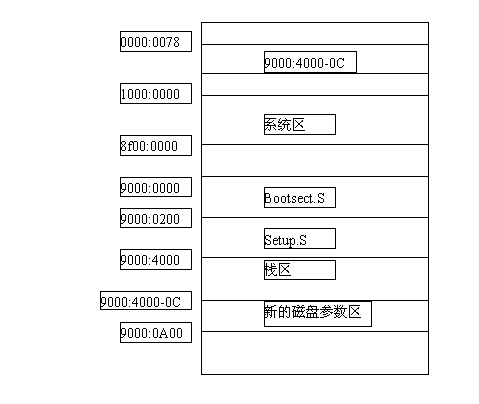

引导过程执行完后的内存印象图：
出于简便考虑，在此分析中，我忽略了对大内核的处理的分析，因为对大内核的处理，只是此引导过程中的一个很小的部分，并不影响对整体的把握。完成了系统的引导后，系统将进入到初始化处理阶段。系统的初始化分为实模式和保护模式两部分。
|
