拓扑逻辑图：

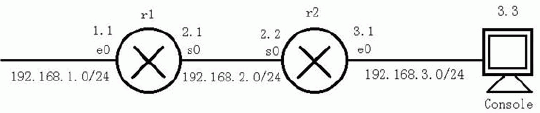

进行配置以前通常要用手工先画出一张拓扑逻辑图，然后对照该图来进行设备的配置。特别是在多于三台路由器的情况时，由于涉及的端口较多，如果不使用拓扑逻辑图作为辅助，常常会导致配置混乱的局面。拓扑逻辑图将给出使用的端口和大致的网络地址结构，此例拟进行配置的拓扑逻辑如图所示：
说明：
1、图中为r1、r2的分别对应图1中的Router1、Router2，在作配置时将它们分别命名为r1和r2；
2、“/24”表示子网掩码为255.255.255.0，即24个二进制位；
3、“1.1”是ip地址为192.168.1.1的简写，其他依此类推，比如3.3为192.168.3.3；
配置路由器：
一、使用“超级终端”工具：第一次配置路由器必须通过管理工作站（Console）来进行，一般使用操作系统自带的“超级终端”工具进行配置。在正确的进行物理连接后，按照以下步骤在操作系统中找到并打开该工具：
开始-->程序-->附件-->通讯-->超级终端
如果没有发现这个程序，请通过“控制面板”中的“添加/删除应用程序”进行安装。
紧接着，随意输入一个连接名称，如test,然后选“直接连接到COM1”口，单击“还原默认值”按钮自动进行终端控制台仿真参数设置，然后看到的界面就是路由器的自检界面了。按照图1显示，此时我们首先配置的是Router2;
二、配置Router2
为便于看到使用命令配置的全过程，当出现自检并提示是否要直接配置参数时，我们选择n（No），于是进入到命令行提示符状态：
Router>
此时我们就可以键入配置命令了，值得注意的是，由于Router2的s0口是连接在背对背线缆的DCE口上，所以要用clock
rate配置时钟同步速率，以下凡是在“>”或“#”后面的部分均为实际键入的命令：
Router>en
Router>conf t
Router(config)#hostname r2
r2(config)#int e0
r2(config-if)#ip address 192.168.3.1 255.255.255.0
r2(config-if)#no shutdown
r2(config-if)#int s0
r2(config-if)#ip address 192.168.2.2 255.255.255.0
r2(config-if)#no shutdown
r2(config-if)#clock rate 56000
r2(config-if)#exit
r2(config)#ip routing
r2(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.1
r2(config)#ip classless
r2(config)#exit
r2#copy run start
|
