直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
设备之间的连接方法
1． 网卡与网卡
10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。
2．网卡与光收发模块

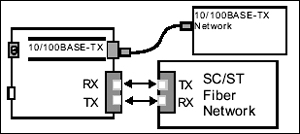

将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。光跳线连接时，一端接RX，另一端接TX，如此交叉连接。不过现在很多光模块都有调控功能，交叉线和直通线都可以用。光纤收发器基本网络连接图如图2所示。
图2
3．光收发模块与交换机
用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机
双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）
|
