三、性能加强的工具
· 新增Basic Shapes Tool (基本图形工具)
6. 单击 Basic
Shapes Tool (基本图形工具)按钮右下角的导角，即弹出该组工具中其他的几个工具,分别是
 Arrow
Shapes（箭头图形）、
Flowchart Shapes（流程图框）、
Star Shapes（星形）及  Callout
Shapes（插图框）工具。
参数解释： Basic Shapes Tool (基本图形工具)组中其余的工具图形库展示。

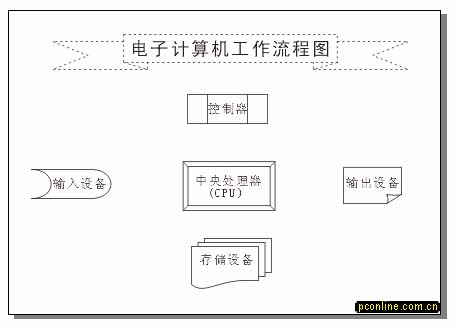

选择相应的图形工具绘制好流程图的各元素图框；
8. 选定 Arrow
Shapes（箭头图形）工具绘制“中央处理器”图框与“输入设备”、“输出设备”及“存储设备”图框之间的连接符号；
9. 从工具箱中的
Freehand（手绘）工具的级联菜单中选择
Interactive
Connector Tool（交互式连接工具），绘制“控制器”图框与“输入设备”、“输出设备”及“中央处理器”图框之间的连接线。

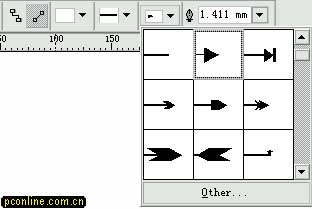

10.在Start Arrowhead Selector（起始箭头）下拉列表框和End Arrowhead
Selector（终止箭头）下拉列表框中设置连接线起始端的箭头和终止端的箭尾的形状；
注意：在使用Interactive Connector Tool（交互式连接工具）的时候，只允许从一个没有与其他对象连接的对象出发进行连接。但CorelDRAW却允许多个对象连接。
|
