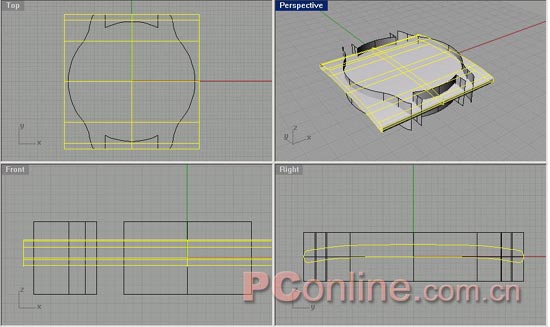

图4-8

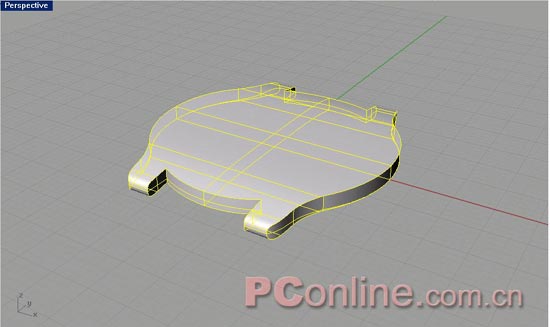

　　8.利用Trim命令在几个曲面见相互剪切，这时场景中应该有5个PolySurface个面，把它们全部JOIN起来，最终得到的图形如4-9所示，，我们称呼它为表的底盘。

图4-9

　　9.在Top视图中作一个半径为15mm的圆，并向上垂直移动1mm,利用拉伸命令将圆向上拉伸成面，注意这一次采用单向拉伸，拉伸高度为1.5mm。

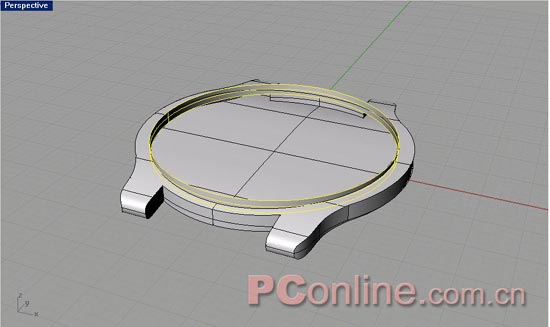

　　10.执行Trim命令，命令提示Select cutting objects,选择上一步拉伸得到的Surface，命令提示Select cutting objects.Press Enter when done,右键确定，命令提示Select object to trim,左键选择拉伸曲面中间所包围的部分，将其剪切掉，最终如4-10所示。

图4-10
