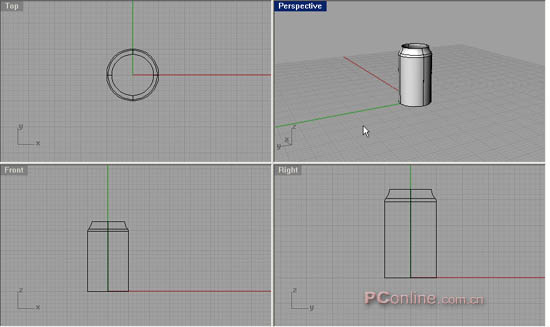

图1-6

　　Revolve是在犀牛中很常用的一个命令，在以上五步的操作中，我们是以一条边为旋转对象，而另一条边为旋转轴，在Revolve的操作中我们只要确定旋转边和旋转轴，不论是什么样的旋转图形我们都能轻松得到。其实在上面的操作中，我们完全可以不画出中间的那条旋转轴，而直接生成旋转曲面，为什么在这里我要给大家写出这一步看似多余的操作呢？原因是做工业设计是一件要求非常精细的工作，往往在做产品外型的时候，边与边之间，面与面之间的位置都是互相影响着的，往往需要确定某两边或某几边的位置才能确定一个面。

　　无须画出旋转轴而直接生成旋转曲面的操作大家可以自己实验一下，在以后的实例操作中，可能有些步骤一次不能完成（对初学者而言），遇到这种情况的时候千万别灰心放弃，反复多试几次，体会其中的操作窍门。

　　底面的制作：

　　8. 在菜单中选择Curve>>Free-Form>>Control Points，打开End捕捉按钮，捕捉前面所绘制出的曲线末端为起点，绘制出如图1-7所视的一条曲线，注意曲线上各控制点的相对位置，另一个端点要在中心轴上，操作也可参照如下进行

　　选择Curve>>Free-Form>>Control Points，在命令提示行中输入：

　　-5, 0

　　-4.383,　　-0.279

　　-4.331,　　-0.503

　　-4.279,　　-0.756

　　-4.051,　　-0.813

　　-3.875,　　-0.703

　　-3.818,　　-0.075

　　-2.620,　　0.239

　　0,　　　　 0.349

　　Enter完成曲线绘制。
