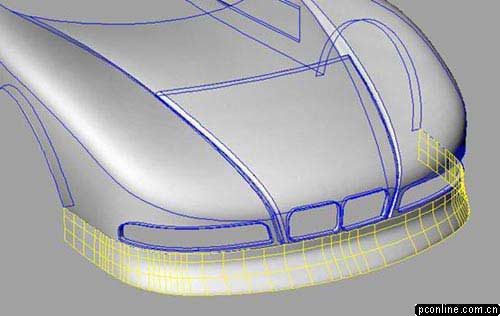

图37 用sweep2命令生成曲面

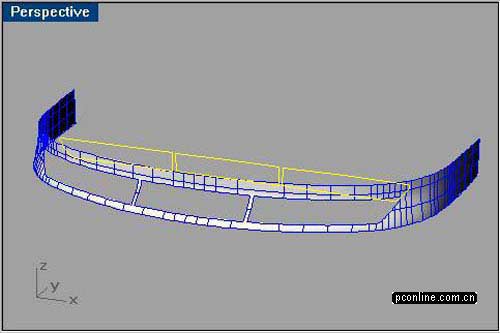

（34）在正视图里面画出倒流孔的轮廓线，执行trim命令用他们剪切处保险杠上的倒流孔，如图38所示。

图38 用trim命令剪切出倒流孔

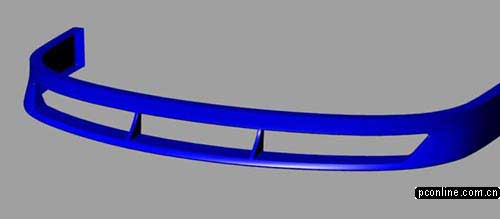

（35）对保险刚进行加工，主要是做出厚度来，可以用loft生成代表厚度的曲面，或者用extrude挤出曲面，然后将这些曲面和保险杠曲面用join命令联合起来，最后用filletedge命令倒角即可，如图39所示。其实保险杠的形状比较规则，因此做法可以很多，比如在这里用布尔运算也可以非常快的做出来。

图39 完成加工的保险杠
