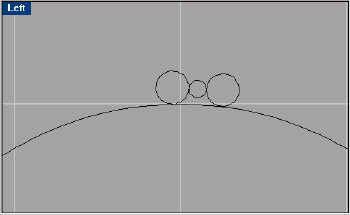

（图14）

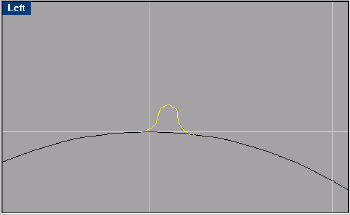

（图15）

　　选中曲线点击Transform菜单中Array中的Along Curve命令，在视图中选取圆，在出现的对话框中将Number Of items设置为46，点击OK推出窗口。删除圆后连接所有阵列的曲线。

　　点击 工具，在命令行中输入0.3得到一个轮廓。选取外面的轮廓点击Surface菜单中Extrude下的Straight命令。在命令行中输入C，回车确认后输入B确认后输入1，点击鼠标左键，拉伸出砂轮。并复制一个砂轮。同样将小轮廓拉伸2.5个单位。

　　在顶视图中建立一个半径为0.2，高度为5.4的圆柱，将砂轮和圆柱放置到（图16）的位置，并将它们组合到一起。

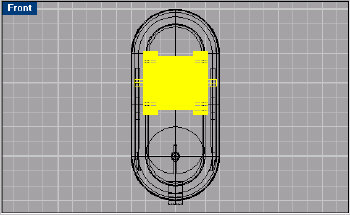

（图16）
