在视图中选中前面制作的轮廓，使用右键点击工具箱中的 按钮，在扩展工具栏中点击 工具，在命令行中输入－2，点击鼠标右键完成拉伸，将拉伸后的造型进行倒角，继续选中轮廓，使用 工具，在视图中选中轮廓后在命令行中输入0.3。回车，再次输入0.3回车，完成两个轮廓，删除最大的轮廓，在视图中（图4）所示位置建立两条直线和一个圆，使用 工具除去多余的线，并使用 工具连接各线段，结果如（图5）。

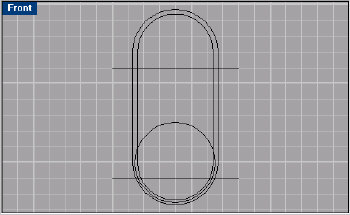

（图4）

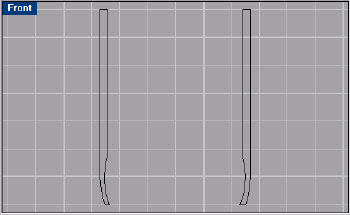

（图5）
使用
工具在视图中选中两个轮廓，在命令行中输入－4，进行拉伸。在右视图中建立一个长方体，在前视图中建立一个半径为0.2的圆柱体。放置到（图6）所示位置，选中两个拉伸后的造型使用右键点击工具箱中的
按钮，在扩展工具栏中点击
工具，在视图中选取长方体和圆柱体，点击鼠标右键剪切。

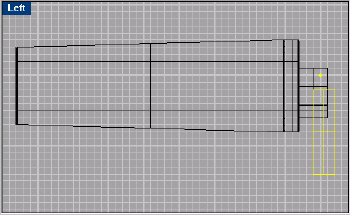

（图6）
|
